Zvedák kontejnerový 15-00-CON/2,5 t/660 mm

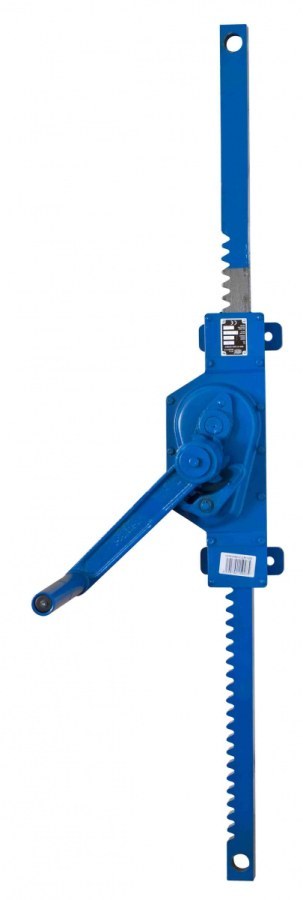

Zvedák kontejnerový 15-00-CON/2,5 t/660 mm.

Modifikace hřebenového zvedáku Brano pro kontejnery.

není skladem

Nutné přihlášení pro nákup

kód: BZ123312078010DEAN: 8590702150162
*8590702150162*

do oblíbených

máte dotaz?

sdílejte!

BZ123312078010D-2.pdf (132.13 kB)

Zavírače, zvedací a vázací technika Zdvihací zařízení Zvedáky » Zvedák kontejnerový 15-00-CON/2,5 t/660 mm

Použití:

pro zabudování do strojních zařízení za účelem zvedání pohyblivé části konstrukce
příklady použití – pro zvedání vík a střech kontejnerů, manipulace se stavidly vodních nádrží, zvedání česel nebo hradidel v čističkách odpadních vod, napínací stanice lanovek
mnoho dalších aplikací pro ruční zvedání a spouštění

Vlastnosti:

robustní, jednoduchá konstrukce
standardně 2 varianty, 3 délky hřebenů
po konzultaci s výrobcem možnost dodávky prodloužených zdvihů
základní provedení (označení „CON“) umožňuje flexibilní přizpůsobení zvedáku pro zabudování do konstrukce
v provedení „nástěnný“ (označení „CON-W“) připraven k montáži pomocí zabudovaných úchytů a otvorů na koncích hřebenové tyče
přijatelná ovládací síla na ruční klice

Technická data:

nosnost: 2,5 t
ovládací síla na klice: 380 N
zdvih: 345 mm

Upozornění:
Při montáži hřebenového zvedáku v provedení CON a CON-W je nutno dbát na správnou orientaci zvedáku vůči jeho zatížení. Tlakové (tahové) zatížení hřebenové tyče musí působit vždy ve směru od náboje kliky k západkám (schéma – viz níže) nikdy ne naopak.
Při tahovém zatížení však bude zdvih hřebenového zvedáku menší než je uveden v tabulce. U nosnosti 2,5t o 230mm, u nosnosti 5t o 250mm a u nosnosti 10t o 360mm.

Vyobrazené foto může být pouze ilustrační.
